閉式冷卻塔有哪幾種類型(閉式冷卻塔工作原理圖)(閉式冷卻塔原理)

閉式冷卻塔種類繁多，購買時需要選擇，但經常考慮:1。通風方式;2.流體流向;3.水域空氣的接觸方式。這三個是最重要的。下面冷卻塔廠家廣東特菱教你如何選擇。

1.通風方式有很大的不同

通風方式是指風流經閉式冷卻塔是自然風還是需要通過機器驅動氣流，或者是兩種混合通風方式。首先，自然通風是指根據設備所處的環境和地形，利用自然條件進行通風。這種通風方式是最經濟的，但效率相對較低(除非臺風天氣)。這種方式不需要任何輔助工具，但通風的風力相對較小，所以空氣流量相對較慢。因此，它更適合制冷要求相對較慢的制冷場所，但很少使用。什么是機械通風：在閉式冷卻塔頂部設置風扇，由機器驅動。根據生產需要，可設置不同的風扇、風扇尺寸、速度、電流尺寸、功率尺寸等?？梢酝ㄟ^測試和匹配購買。這種風扇有兩種形式：排氣和密封。如何選擇?根據實際生產水平和生產條件。

2.流體流向的分類

閉式冷卻塔可分為水平流、逆流和復合流三種形式。原則上，水平流和復合流是相似的，可以說非常相似。什么是逆流?是指閉式冷卻塔在塔體兩側和下部周圍設置進氣口。首先，空氣從底部進入，頂部設置一個或多個風扇。風扇將混合水空氣從底部引入頂部排出;水平流是指空氣從冷卻塔一側通過密封進入，混合水蒸氣通過風扇從另一側頂部排出，風扇與噴淋系統平行并排。總之，根據塔內冷卻水流動形式的不同，可分為噴水式、點滴式、薄羞式和點滴羞式。

3.組成

封閉式冷卻塔一般由冷卻塔、風機總成、電機總成、深水板、濺水裝置、布水裝置、管道系統、支架、連接緊固件、連接緊固件、密封墊片以及所有零件和材料組成。主要用于空調冷卻系統、制冷系列、注塑、制革、發泡、發電、汽輪機、鋁型材加工、空壓機、工業水冷等。

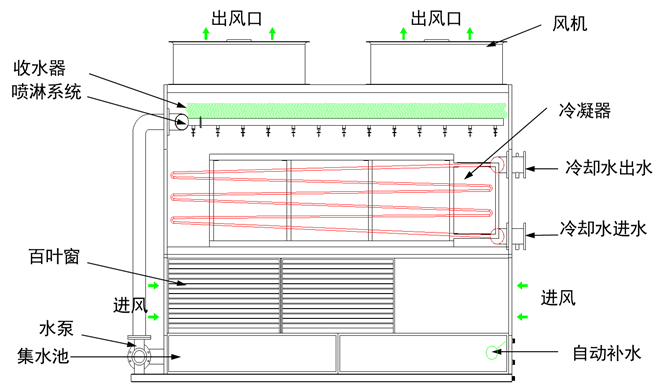

逆流冷卻塔工作原理圖：

逆流冷卻塔工作原理圖

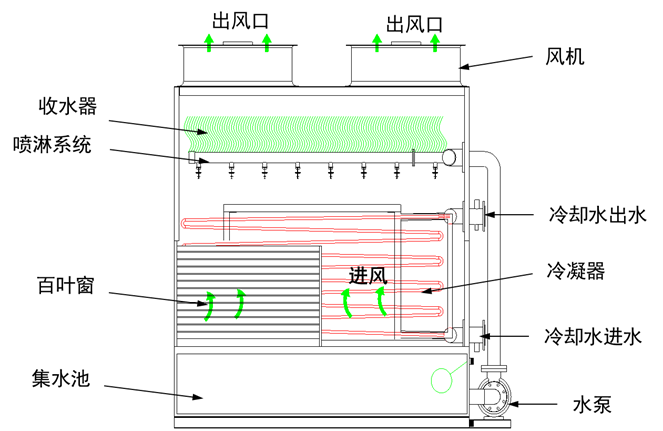

橫流冷卻塔工作原理圖：

橫流冷卻塔工作原理圖

閉式冷卻塔工作原理：

機械通風閉式冷卻塔的冷卻原理主要是建立在蒸發冷卻技術基礎上，其設計源于工業用的蒸發冷卻器。它是利用水泵或其他壓力裝置產生的壓力，使從冷凝器、吸收器或工藝設備等出來的溫度較高的水，即冷卻水，被輸送到冷卻塔的冷卻盤管中，循環水進入冷卻塔，通過在冷卻塔中的運動以及與風流體接觸而進行熱量的交換，進入冷卻塔后的回水通過安裝在塔內頂部、風道上部的壓力旋流式噴嘴裝置，形成豎直向下高速運動的噴射小水滴顆粒，完成了增大水滴表面積的任務。水滴在下降過程中還會遇到上升的空氣流，延緩了水粒的下降速度，從而延長了熱交換時間。流體的熱量先傳給銅管內壁，再由內壁傳給銅管外壁，再又外壁傳給噴淋水膜，水膜和空氣形成飽和濕熱蒸汽，熱量由風機排入大氣，一部分水滴被收水器回收，減少噴淋水損失。當噴淋水減少到一定量時，由浮球閥自動補水，如此這樣循環不斷。此外由于冷卻塔去除了填料裝置而成為了一個空體塔，使得塔內的阻力減小，在風機的作用下，增大了風速和風量，提高了氣水比，從而達到提高降溫效果的目的。

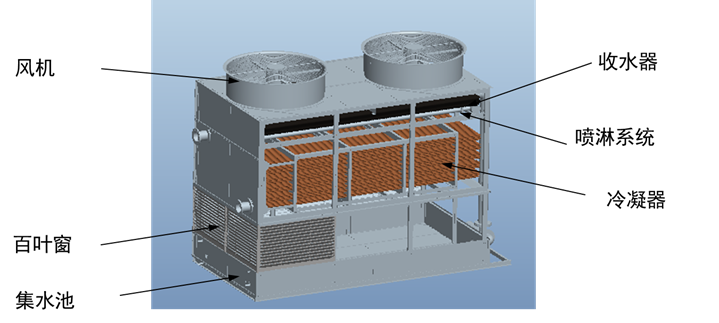

逆流冷卻塔結構示意圖：

逆流冷卻塔結構示意圖

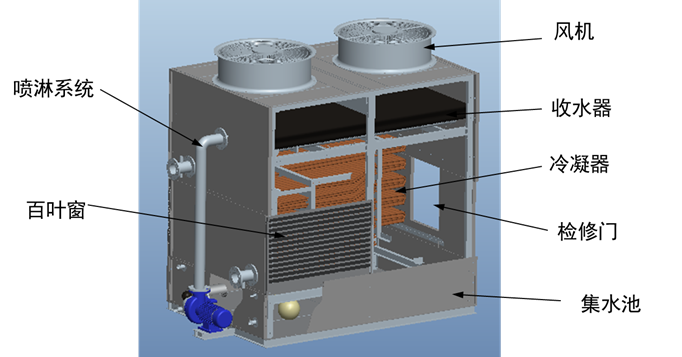

橫流冷卻塔結構示意圖：

橫流冷卻塔結構示意圖

1.集水池:集水池底板采用304不銹鋼，耐腐蝕性強，使用壽命長;集水池的功能:收集換熱盤管后的水，也用于儲存和調節水量，達到循環節水的目的。

2.百葉窗：材料為304不銹鋼;百葉窗的作用：利用風均勻進入塔內，使噴水不濺。

3.維修門：維修方便。

4.風機：風機為直聯軸流風機，風機功能：利用風機將空氣引入塔內，產生高流速.空氣流量穩定，提高冷卻效率，保證冷卻效果。

5.收水器：采用高效密集型收水器，材料為國產原料PVC，為有良好的收水效果，以減少冷卻水的循環損失。

6.噴淋系統：所有材料均為PVC材料,PVC花籃噴嘴;噴水系統的功能：盡可能擴大進入塔內的高溫冷卻水與空氣的接觸面積，增加水蒸氣之間的熱水交換，將高溫冷卻水的熱量傳遞給空氣，降低冷卻水的溫度，達到水資源再利用的目的。

7.冷凝器：冷凝器是冷卻塔的核心部件。其合理的結構尺寸和合理的布局將直接影響整個冷卻塔的熱交換效率，也將影響整個冷卻塔對冷卻水的冷卻能力。冷凝器傾斜布置有利于冬季凈化冷凝器中的水，防止銅管凍裂;如下圖所示。

橫流塔與逆流塔做對比：

橫流塔與逆流塔做對比
