冷卻塔降噪設計方案(冷卻塔降噪公司)

冷卻塔噪音清理

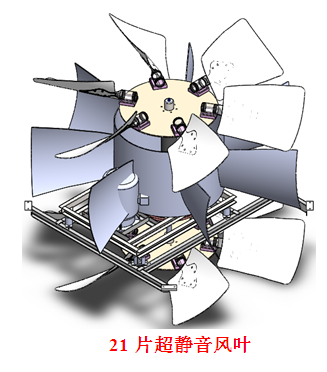

空調冷卻塔多用于人流多的場所或住宅區，對噪音的要求非常高。空調冷卻塔多采用機械通風式冷卻塔，其運轉時，水塔噪聲來源主要有以下幾個方面：1、風車噪音：其噪聲主要是由機械噪聲和流體噪聲組成；2、電機噪聲：其主要電機運轉時的電磁聲；3、水滴噪聲：4、通風噪聲：其主要有塔體內外空氣流體噪聲和塔體共振噪聲。

冷卻塔噪音生產原因

人類對改善生活環境要求的日益增長和水資源的日趨緊張，是一對發展中的矛盾，冷卻塔實現了冷卻水循環利用，大大減少了熱交換系統對冷卻水的消耗。因此，冷卻塔在工業和民用建筑等領域得到了廣泛應用，幵丏為節水事業作出了重大貢獻，但是它又產生噪聲，對環境造成噪音污染。這一問題已被國家和社會充分關注。

噪音污染是一種嚴重的環境問題，這是因?yàn)槊裼美鋮s塔一般都安裝在居民區，所以用戶及其周圍居民都對冷卻塔的噪聲指標提出了噪聲限值要求，為此各地環保局對冷卻塔產品的生產和使用做出了嚴格的限制。

冷卻塔降噪標準

《中華人民共和國環境保護法》及《中華人民共和國環境噪聲污染防治條例》，保障城市居民的生活聲環境質量，我國制訂了《社會生活環境噪聲排放標準 GB22337-2008》。1、城市區域環境噪聲標準限值見表：2、夜間突發的噪聲，其最大值不準超過標準值15dB。3、區域及時間的劃定：(1)、各類標準適用區域由當?shù)厝嗣裾畡澏ā?2)、本標準晝間、夜間的時間由當?shù)厝嗣裾串?dāng)?shù)亓?xí)慣和季節變化劃定。

(時段) 邊界外聲環境功能區	晝間	夜間
0	50	40
1	55	45
2	60	50
3	65	55
4	70	55

冷卻塔降噪方法

冷卻塔降噪防凍裝置專用吸音降噪板，包括支撐架、小圓弧導風頭、多孔板、防水無紡布、吸音棉，多孔板包覆在支撐架的左右側面和尾部端面上，在支撐架內填充吸音棉，吸音降噪板的截面形狀為"子彈"形，由于吸音降噪板的外端由小圓弧導風頭與梯形吸音段對接而成，在相同間距條件下，增大了兩相鄰吸音降噪板之間進風口截面，更利于進風導入，提高了進風的導入風速；由于將尾部端面設計成吸音結構，增大了吸音降噪板的有效吸音面積，提高了吸音降噪效果，經試驗，在同等試驗條件下，降噪效果提高10％～15％。

冷卻塔降噪方案

城市綜合體為規劃藍本，海納10萬平米頂級購物中心、5A級寫字樓、商務公寓、傳世名宅等多種物業類型，集購物、休閑、娛樂、商務、居住等多功能于一體的超大規模城市綜合體。目前廣場商業配套有空調冷卻塔機組2處，分別位于南商業樓和北商業樓頂。因距離周邊居民區較近，在空調工作過程中產生的噪音，必將對周邊居民產生影響。

噪聲治理的三種類型 隔聲屏 適用于要求相對較低噪聲治理，多用在鐵路、高鐵、高速公路兩側，或者一些同類型場所，其原理為阻止噪聲朝特定方向的傳播。隔聲罩 適用于小型噪聲源，如特殊用途的小型機器、鍋爐房鼓風機、煤礦井下鼓風機等等。隔聲房 適用于大型噪聲源，如冷卻塔噪聲、大型風機噪聲、機械設備噪聲等等。根據噪聲源的不同，選擇不同類型治理工藝，或其中一種，或幾種類型復合使用。

考慮到北商業樓冷卻塔機組距離居民住宅較近，南商業樓冷卻塔機組距離居民住宅較遠，且住宅樓只在冷卻塔機組的西邊。針對貴公司2組冷卻塔的位置及治理要求，結合我公司在多個冷卻塔機組降噪的實際經驗，本方案中，我們對南樓冷卻塔機組采用"隔聲屏"降噪，北樓冷卻塔機組采用"隔聲房"降噪。

在不影響冷卻塔散熱效果的條件下，滿足降噪要求，本次設計中，隔聲房與隔聲屏設計中，冷卻塔均采用自然進風，隔聲房出風采用出風消音器，消音片底部為"V"型導流設計，不影響通風效果。

隔聲房設計 隔聲房寸為19.65m×8.15m×8.0m（長寬高），具體尺寸及布置見附圖。隔聲房為全金屬框架結構，材質為碳鋼，頂部外層和外墻壁為75mm厚隔聲材料。 出風口消音器 出風口消音器安裝在冷卻塔排風口處，消音器頂與隔聲房頂齊平，出風口消音器尺寸為19650×2500×1000mm（長寬高），共計約163片消音片，出風口消聲器結構采用60mm厚超薄式和超小間距工藝（消音片之間間距為60mm），全金屬框架，雙面0.6mm厚不銹鋼多孔板+高容重玻纖吸音棉+玻纖吸音布；消音器設置為可拆式，以便于設備檢修維護。隔聲屏 隔聲屏選材與隔聲房選材相同，采用75mm厚隔聲材料，隔聲屏框架采用碳鋼結構鋼架，具體設計見圖紙，隔聲屏高7.5m，斜長1.5m。

冷卻塔降噪特點1.【特菱公司超靜音冷卻塔生產標準】2.【玻璃纖維增強塑料冷卻塔第1部分：中小型玻璃纖維增強塑料冷卻塔】（GB7190.1-2008）；3.【塑料密度和相對密度試驗方法】GB/T1033；4.【塑料拉伸性能試驗方法】GB/T1040；5.【玻璃纖維增強塑料彎曲性能試驗方法】（GB/T1449-83）；6.【塑料燃燒性能試驗方法氧指數法】（GB/T2406）；7.【玻璃纖維增強塑料樹脂含量試驗方法】（GB/T2577-89）；8.【纖維增強塑料巴氏（巴柯?tīng)枺┯捕仍囼?yàn)方法】（GB/T3854-83）；9.【玻璃纖維增強塑料燃燒性能試驗方法氧指數法】（GB/T8924-88）；10.【超靜音冷卻塔風機】HG/T3132-1998此標準是對ZBJ72001L型冷卻塔風機]標準的修改而編制的；11.【超靜音冷卻塔性能測試】CTIATC-105；12.【超靜音冷卻塔性能測試方法】BS4485:PART2；13.【超靜音冷卻塔熱力性能驗收測試】DIN1947；14 【機力通風式冷卻塔性能實驗方法】JISB8609
